หน้าที่ของแผงควบคุมในห้องผ่าตัด

แผงควบคุมนี้เป็นอุปกรณ์ควบคุมและแสดงผลแบบติดผนังภายในห้องผ่าตัด ช่วยให้เจ้าหน้าที่ทางการแพทย์สามารถมองเห็นและปรับสภาพห้องได้จากจุดเดียวโดยไม่ต้องออกจากพื้นที่ปลอดเชื้อ

สำหรับฟังก์ชันที่สามารถกำหนดค่าได้ ตัวเลือกการแสดงผล และรายละเอียดอินเทอร์เฟซของอุปกรณ์ทั้งหมด โปรดดูที่หน้าผลิตภัณฑ์แผงควบคุมห้องผ่าตัด ICARELIFE

การผสานรวมแผงควบคุมห้องผ่าตัดเข้ากับระบบโรงละคร

ในห้องผ่าตัดแบบโมดูลาร์ แผงผนัง ประตู ฝ้าเพดาน ระบบปรับอากาศ และระบบควบคุม จะถูกจัดส่งโดยผู้รับเหมาหลายราย รายการอินเทอร์เฟซของแผงจะเป็นตัวกำหนดว่าส่วนประกอบเหล่านั้นทำงานเป็นระบบเดียวกันหรือไม่

สามคำถามต่อไปนี้เป็นตัวช่วยแยกแยะระหว่างข้อกำหนดที่ใช้งานได้จริงกับข้อกำหนดที่มีความเสี่ยง:

• วิธีการอินเทอร์เฟซ หน้าสัมผัสรีเลย์แบบต่อสายตรงนั้นเรียบง่ายและโปร่งใส ในขณะที่โปรโตคอลแบบเครือข่ายสามารถส่งข้อมูลได้มากกว่า แต่จำเป็นต้องมีรายการจุดที่กำหนดไว้และตัวรวมสัญญาณที่มีชื่อ
• scalability ช่องรับและส่งสัญญาณสำรองช่วยให้สามารถเพิ่มอุปกรณ์เพิ่มเติมในภายหลังได้ เช่น เซ็นเซอร์เพิ่มเติม โดยไม่ต้องเปลี่ยนแผงควบคุมทั้งหมด
• การปรับแต่ง การจัดวางปุ่มและช่องแสดงผลควรเป็นไปตามอุปกรณ์จริงและขั้นตอนการทำงานทางคลินิกของห้องผ่าตัด ไม่ใช่ตามหน้าแคตตาล็อกที่ตายตัว

ความสามารถในการใช้งานภายใต้สภาวะการผ่าตัด

แผงควบคุมที่ใช้งานง่ายในโชว์รูม อาจใช้งานยากเมื่อนำไปใช้งานจริง ควรทดสอบการใช้งานในลักษณะเดียวกับการใช้งานห้องจริง

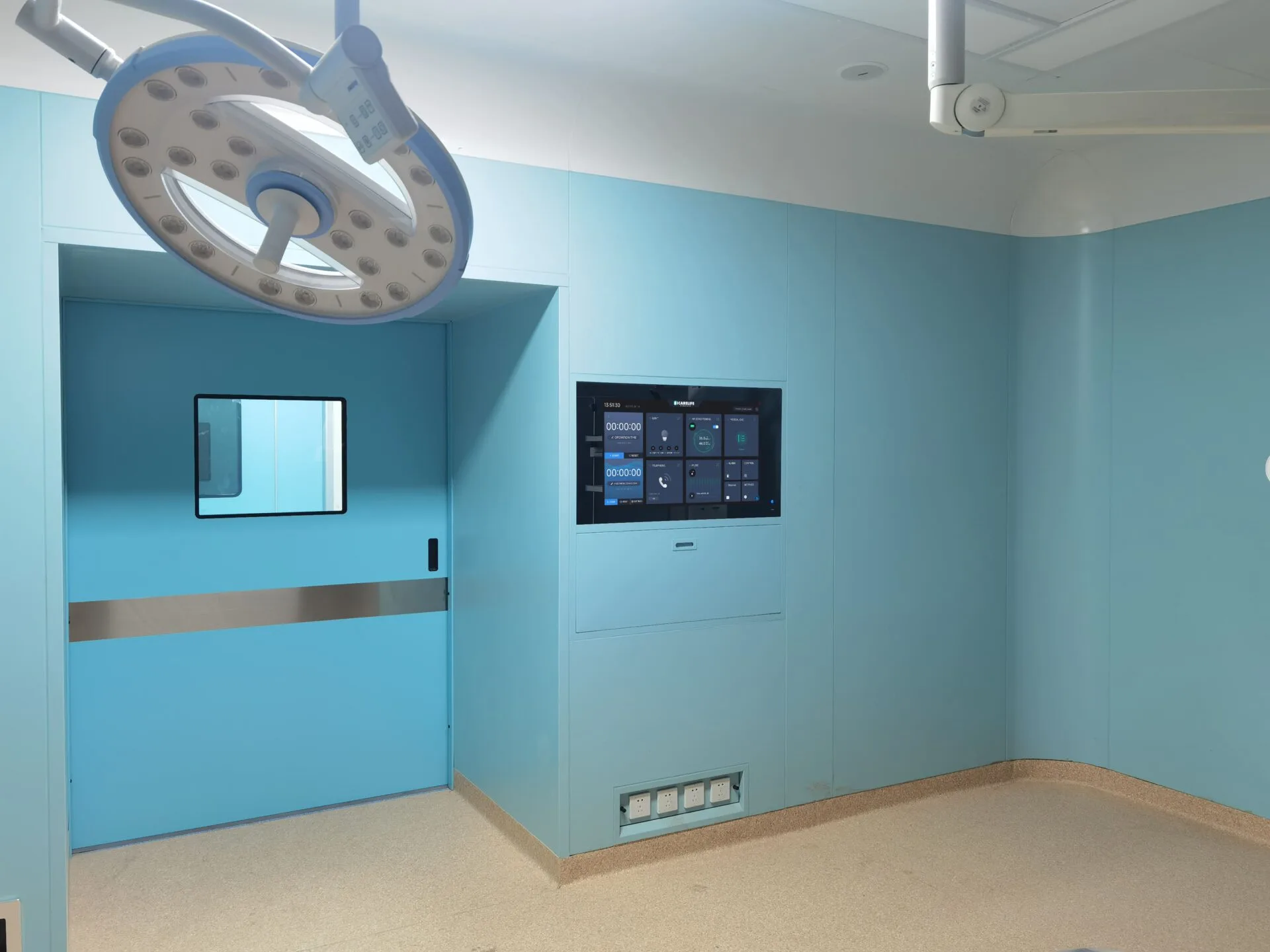

แผงควบคุมแบบติดผนังในห้องผ่าตัดของโรงพยาบาลที่สร้างเสร็จแล้ว

• 1
  การผ่าตัดโดยใช้ถุงมือผ่าตัด

  ทดสอบการตอบสนองการสัมผัสด้วยมือที่สวมถุงมือ รวมถึงถุงมือที่เปียกเล็กน้อย เทคโนโลยีหน้าจอสัมผัสแต่ละแบบทำงานได้ไม่เท่ากัน

• 2
  หน้าที่สำคัญภายในหนึ่งหรือสองขั้นตอน

  การตั้งค่าแสงและการปรับแต่งสภาพแวดล้อมที่ใช้บ่อยที่สุดไม่ควรซ่อนอยู่ในเมนูหลายระดับ

• 3
  การเข้าถึงตามบทบาท

  ควรปกป้องการตั้งค่าแรงดันและการระบายอากาศ เพื่อให้เฉพาะเจ้าหน้าที่วิศวกรรมที่ได้รับอนุญาตเท่านั้นสามารถเปลี่ยนแปลงได้

• 4
  ความชัดเจนของภาษาและไอคอน

  การสนับสนุนด้วยภาษาท้องถิ่นและสัญลักษณ์ที่ชัดเจนช่วยลดเวลาในการฝึกอบรม โดยเฉพาะอย่างยิ่งในทีมงานโรงพยาบาลที่มีหลายภาษา

• 5
  การสำรองข้อมูลด้วยตนเองสำหรับฟังก์ชันที่จำเป็น

  แม้หน้าจอสัมผัสจะเสีย แสงสว่างภายในห้องและการควบคุมประตูยังคงใช้งานได้ตามปกติ

การออกแบบที่ถูกสุขอนามัยสำหรับแผงควบคุมในห้องผ่าตัด

สุขอนามัยส่วนใหญ่เกี่ยวข้องกับรูปทรงเรขาคณิต การปิดผนึก และความเข้ากันได้ของวัสดุกับน้ำยาฆ่าเชื้อที่โรงพยาบาลใช้แล้ว

รายละเอียดการติดตั้งแผงโซลาร์เซลล์บนผนังห้องผ่าตัดของโรงพยาบาล

ความน่าเชื่อถือทางไฟฟ้าและการทำงานที่ปลอดภัยเมื่อเกิดข้อผิดพลาด

ห้องผ่าตัดไม่สามารถหยุดชั่วคราวเพื่อรีสตาร์ทตัวควบคุมได้ ความน่าเชื่อถือถูกระบุในแง่ของพฤติกรรมระหว่างเกิดข้อผิดพลาด ไม่ใช่ความเร็วของโปรเซสเซอร์

• การจ่ายกระแสไฟฟ้าอย่างต่อเนื่อง แผงควบคุมควรทำงานได้ต่อเนื่องแม้ในขณะที่ระบบจ่ายไฟหลักเปลี่ยนไปใช้ระบบไฟฟ้าที่จำเป็นของโรงพยาบาล และคงการตั้งค่าไว้ การใช้ UPS หรือแบตเตอรี่สำรองสำหรับตัวควบคุมแผงควบคุมเป็นวิธีที่นิยมใช้เพื่อให้บรรลุเป้าหมายนี้
• พฤติกรรมที่กำหนดไว้เมื่อเกิดข้อผิดพลาด ข้อกำหนดควรระบุว่าระบบไฟส่องสว่าง ประตู และระบบปรับอากาศจะทำงานอย่างไรหากแผงควบคุมหรือการเชื่อมต่อสื่อสารขาดหายไป ฟังก์ชันที่สำคัญไม่ควรขึ้นอยู่กับการที่แผงควบคุมออนไลน์อยู่ตลอดเวลา
• มาตรฐานการประกอบชิ้นส่วนไฟฟ้า สอบถามว่ามาตรฐานใดควบคุมโครงสร้างของแผงควบคุม เช่น IEC 61439 สำหรับชุดประกอบแรงดันต่ำ และมีรายงานการทดสอบ EMC หรือไม่
• พื้นที่ว่างสำหรับการประมวลผล ตัวควบคุมควรจัดการกับอินพุตจากเซ็นเซอร์และอินเทอร์เฟซทั้งหมดโดยไม่เกิดความล่าช้าในการแสดงผล และมีกำลังการผลิตเหลือเฟือสำหรับจุดเชื่อมต่อในอนาคต

การติดตั้ง การทดสอบระบบ และการจัดทำเอกสาร

ปัญหาที่เกิดขึ้นในภายหลังส่วนใหญ่มักเป็นปัญหาด้านการประสานงาน การกำหนดขั้นตอนที่ชัดเจนพร้อมหลักฐานในแต่ละขั้นตอนจะช่วยป้องกันปัญหาเหล่านี้ได้

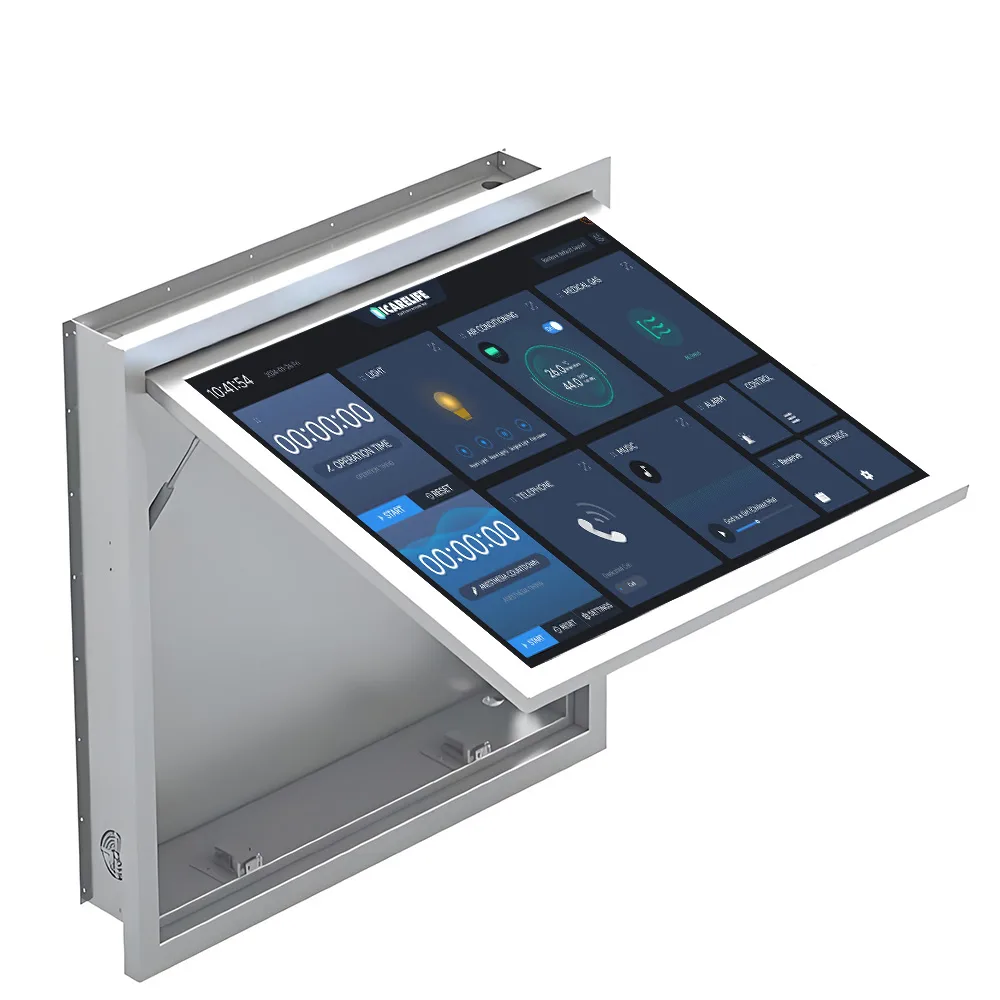

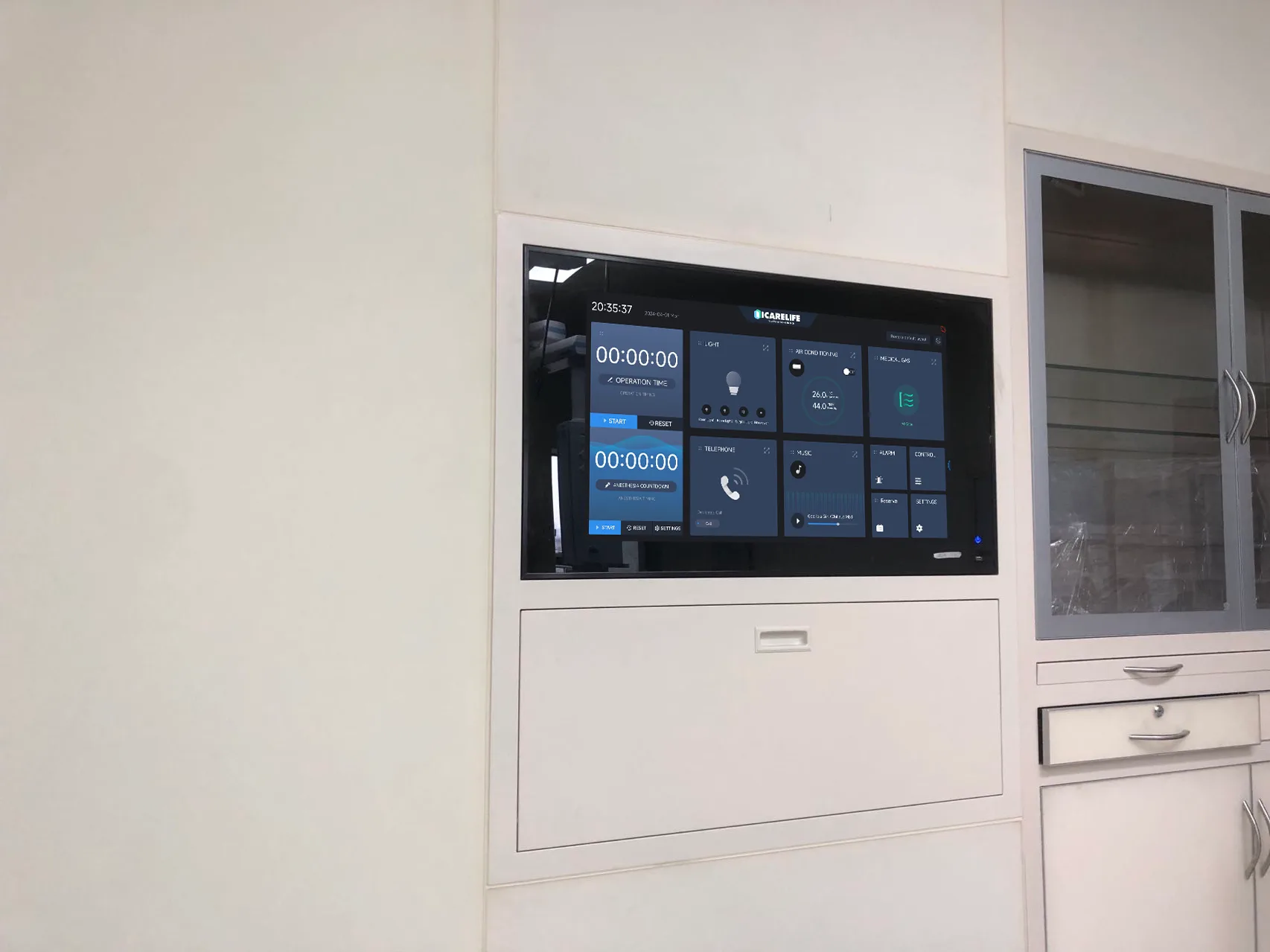

โครงการแผงควบคุมห้องผ่าตัดของ ICARELIFE

• 1
  ตกลงเรื่องตารางการติดตั้งอุปกรณ์ I/O และตำแหน่งช่องเจาะผนังตั้งแต่เนิ่นๆ

  ขนาดของแผงผนัง เส้นทางเดินท่อ และช่องเจาะต่างๆ ต้องได้รับการประสานงานกับผู้จำหน่ายแผงผนังก่อนการผลิตผนัง

• 2
  การทดสอบการยอมรับจากโรงงาน

  ตรวจสอบการทำงานทุกอย่างและสัญญาณเตือนจำลองก่อนการจัดส่ง โดยเทียบกับตารางการรับส่งข้อมูล (I/O) ที่ตกลงกันไว้

• 3
  การทดสอบไซต์แบบบูรณาการ

  ทดสอบแผงควบคุมร่วมกับเครื่องปรับอากาศ (AHU), ประตู และระบบจัดการอาคาร (BMS) รวมถึงการทำงานของระบบเตือนภัยและการจ่ายไฟกลับคืนมา

• 4
  บันทึกการสอบเทียบเซ็นเซอร์

  การวัดอุณหภูมิ ความชื้น และความดัน จะมีความน่าเชื่อถือได้มากน้อยเพียงใดนั้น ขึ้นอยู่กับการสอบเทียบอุปกรณ์เหล่านั้นด้วย

• 5
  การฝึกอบรมพนักงาน

  จัดประชุมแยกกันสำหรับผู้ใช้งานทางคลินิกและสำหรับวิศวกรซ่อมบำรุง

• 6
  เอกสารการส่งมอบ

  แผนผังการเดินสายไฟที่สร้างเสร็จแล้ว รายการอินพุต/เอาต์พุต คู่มือผู้ใช้และคู่มือการบำรุงรักษา การสำรองข้อมูลซอฟต์แวร์ และรายการอะไหล่

มาตรฐานที่ต้องอ้างอิงในข้อกำหนด

มาตรฐานต่างๆ ใช้กับส่วนต่างๆ ของระบบ การอ้างอิงมาตรฐานที่ถูกต้องสำหรับรายการที่ถูกต้องจะทำให้การเสนอราคาเป็นไปอย่างน่าเชื่อถือ

การตรวจสอบผู้จำหน่ายและต้นทุนรวมในการเป็นเจ้าของ

ราคาเสนอที่ต่ำที่สุดนั้นมักไม่ใช่ราคาที่ถูกที่สุดเสมอไป ควรเปรียบเทียบสิ่งที่รวมอยู่ในแต่ละใบเสนอราคา และสิ่งที่ผู้เสนอราคาสามารถพิสูจน์ได้

ต้นทุนรวมในการเป็นเจ้าของควรรวมถึงค่าติดตั้ง การทดสอบระบบ การฝึกอบรม การบำรุงรักษาตามแผน ชิ้นส่วนอะไหล่ และค่าใช้จ่ายจากการหยุดทำงาน การประหยัดพลังงานจากการควบคุมอย่างชาญฉลาดนั้นมีอยู่จริง แต่ขึ้นอยู่กับการออกแบบของเครื่องปรับอากาศ ดังนั้นจึงควรประเมินในระดับระบบโดยรวม แทนที่จะพิจารณาเฉพาะแผงควบคุมเพียงอย่างเดียว

ทีมงาน ICARELIFE พร้อมด้วยผู้อำนวยการ NeatPanel และแผงควบคุมการผ่าตัด ICARELIFE
